＞發展現狀

隨著現代電力工業的發展步伐日益加快，大機組、大容量的電力設備和相關電力設施已經占據絕大部分，致使其正常運轉的技術要求也變得更為嚴格，故障率在原有基礎之上不斷增加，對相關故障進行檢修以及處理所需要花費的時間也不斷增加，造成不必要的經濟損失。為了保證輸變電系統可以長期處于安全穩定的運行模式下，國際電力行業也相繼推出了更為嚴格的相關標準。在電力設施中，過度承載以及無法及時散熱等多種因素都可能導致電纜接頭、閘刀觸點等較為重要的結點連接處發生損壞，進而造成設備無法正常運轉。因此，將科學合理的物聯網技術巧妙地融入智能檢修系統中可以大大提升監控和預警功能的實際效果，及時發現潛在的故障并對其進行檢修處理。

＞方案介紹

本方案基于企業智能用配電的能源管理，針對企業中最基本最重要的電能進行深入而有針對性的管理。通過三水智能化先進的數據采集及分析平臺，幫助企業解決在用電中遇到的問題，提高企業的用電管理水平。

電力監控系統應用了現代的控制技術、可視化技術、現代通信技術與物聯網技術，基于不同輔助設施智能化監控電力設備熱點、動力、環境等，而且可以智能分析數據，綜合可視化展示，實現智能聯動報警，接入綜合自動化系統、PMS、ERP管控模塊信息。有效協助電力設備信息化、檢修與運行，服務于智能電網大檢修、大運行、全壽命周期管理。

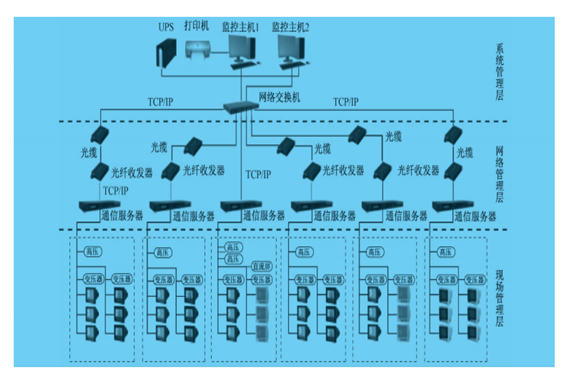

＞系統架構

＞功能展示

1、友好的人機交互界面

標準的變配電系統具有CAD一次單線圖顯示中、低壓配電網絡的接線情況;龐大的系統具有多畫面切換及畫面導航的功能;分散的配電系統具有空間地理平面的系統主畫面。主畫面可直觀顯示各回路的運行狀態，并具有回路帶電、非帶電及故障著色的功能。主要電參量直接顯示于人機交互界面并實時刷新。

2、用戶管理

電力監控系統軟件可對不同級別的用戶賦予不同權限，從而保證系統在運行過程中的安全性和可靠性。

3、數據采集處理

電力監控系統可實時和定時采集現場設備的各電參量及開關量狀態(包括三相電壓、電流、功率、功率因數、頻率、電能、溫度、開關位置、設備運行狀態等)，將采集到的數據或直接顯示、或通過統計計算生成新的直觀的數據信息再顯示(總系統功率、負荷最大值、功率因數上下限等)，并對重要的信息量進行數據庫存儲。

4、趨勢曲線分析

電力監控系統提供了實時曲線和歷史趨勢兩種曲線分析界面，通過調用相關回路實時曲線界面分析該回路當前的負荷運行狀況。如通過調用某配出回路的實時曲線可分析該回路的電氣設備所引起的信號波動情況。系統的歷史趨勢即系統對所有已存儲數據均可查看其歷史趨勢，方便工程人員對監測的配電網絡進行質量分析。

5、報表管理

電力監控系統具有標準的電能報表格式并可根據用戶需求設計符合其需要的報表格式，系統可自動統計?？勺詣由筛鞣N類型的實時運行報表、歷史報表、事件故障及告警記錄報表、操作記錄報表等，可以查詢和打印系統記錄的所有數據值，自動生成電能的日、月、季、年度報表，根據復費率的時段及費率的設定值生成電能的費率報表，查詢打印的起點、間隔等參數可自行設置；系統設計還可根據用戶需求量身定制滿足不同要求的報表輸出功能。

6、事件記錄和故障報警

電力監控系統對所有用戶操作、開關變位、參量越限及其它用戶實際需求的事件均具有詳細的記錄功能，包括事件發生的時間位置，當前值班人員事件是否確認等信息，對開關變位、參量越限等信息還具有聲音報警功能，同時自動對運行設備發送控制指令或提示值班人員迅速排除故障。

7、五遙功能

智能電力監控系統不僅能實現常規的 “遙信”、“遙控”、“遙測”、“遙調”功能，還可以實現“遙設”功能。遙信：實時對開關運行狀態、保護工作等開關量進行監視。計算機實時顯示和自動報警。遙控：通過計算機屏幕選擇相應的站號、開關號、合/分閘等信息，并在屏幕上將選擇的開關狀態反饋出來，確認后執行，實時記錄操作時間、類型、合開關號等。遙測：通過計算機實時對系統電壓、電流、有功功率、無功功率、功率因數、超限報警、頻率進行不斷地采集、分析、處理、記錄、顯示曲線、棒圖，自動生成報表。遙調：用于有載變壓器的調壓升/降。遙設：用于遠方修改分散繼電保護裝置的定值、控制字;以及調整各種儀表的工作狀態。

＞使用價值

1、在用戶電力功率管理中，電力監控系統可以分析和總結用戶電力資源和功率負載，以便減少用戶的功率損耗裝置。

2、由于數據分析的結果，可以最佳的組合設備的操作，最大限度的減少浪費，提高設備效率，避免浪費資源，減少資金投入。

3、對于嚴重事故的預警，可以事先評估事件的發生，系統提前發出警告，然后提前進行干預，最大限度的減少損失。

＞規范文件

GB/T 9361《計算機場地安全要求》

GB/T 22186-2016《信息安全技術 具有中央處理器的IC卡芯片安全技術要求》

GB/T 25058-2010《信息安全技術 信息系統安全等級保護實施指南》

GB/Z 25320《電力系統管理及其信息交換、數據和通信安全》

GB/T 30976.1-2014《工業控制系統信息安全》

IEC 62443《工業自動化和控制系統安全》
