網絡綜合布線是樓宇智能化系統的基本組成部分，是一種集成化、模塊化、智能化的傳輸網絡，決定著建筑內部數據和信息的傳播效率，可以說是弱電工程能否實現智能化的主要因素。

本次智能化工程的網絡綜合布線連接采用的是較為常見的環形總線連接法，主要的特點是對單一回路接入量進行限制的基礎上增加整體弱電連接的回路。這種連接使得網絡綜合布線的設計變得非常靈活，所以基于這種網絡綜合布線的連接方法，我們和所在團隊綜合了線槽的容積、導線和電纜的密度、預計成本以及其他一些非人為因素對網絡綜合布線進行設計。設計后的網絡綜合布線分為五個部分，分別是水平子系統、設備間子系統、工作區子系統、管理區子系統和干線子系統，這五個系統彼此獨立。依照相關標準本次智能化工程網絡綜合布線使用的是開放式星型拓撲結構，結合銅纜與光纜混合排布的布線方式。

智能化工程水平子系統主要包括信息接口（工作區）、連接電纜（主要連接工作區之電信間）、電信間主要設備和相應線路等設施。其中本次工程所采用的是非屏蔽雙絞線設計，價格相較傳統布線更為經濟，而連接電纜則采用市面上較為常見的UTP電纜進行布線任務。

智能化工程設備間子系統是電信間、設備間和進線間這三種常見設備用房的統稱，其主要包括設備間硬件設施、連接器和各式纜線。設備間的設計要點主要集中在樓層配線設備和電話線、網線的連接區別，與電話線的連接主要采取跳線連接的模式，與網線連接可以采取跳線和設備纜線兩種連接方式，主要由實際情況決定。

智能化工程工作區子系統包括終端設備和連接線纜，可以說工作區子系統是網絡綜合布線的重點，直接決定了樓宇智能化系統的直接體驗。在工作區子系統的施工中，信息點的數量和位置主要依據冗余來布置，同時還要參考工作區的整體面積和具體用途，根據其重要性的增加而增加。本次項目的工作區大致分為地下商業部分、餐飲部分、公寓部分、無線覆蓋區域部分和電子信息發布終端部分。

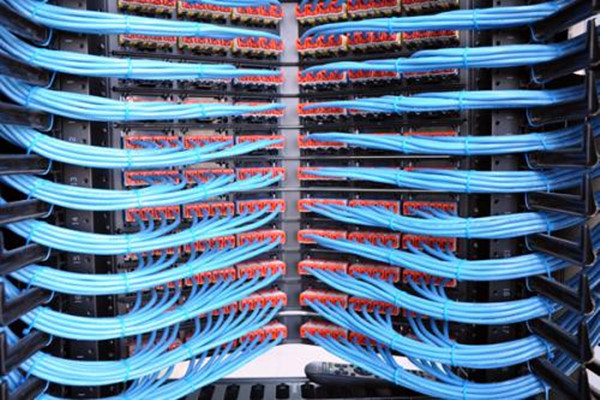

智能化工程管理區子系統負責連接水平子系統和干線子系統，主要包括兩個系統間的配線架、機柜、HUB、電源等等。管理區子系統負責對這些設備和相應的配套設備進行管理和記錄，對弱電工程后期的維護至關重要。

智能化工程干線子系統顧名思義，是指連接的干線、光纜、跳線和相關設備。主要的作用是連接進線間和電信間，根據弱電工程實際情況和經濟性來選擇線纜。本次數據干線和語音干線分別使用六芯OM3室內多模光纖和三類25對大對數電纜。
